品牌紫光電氣

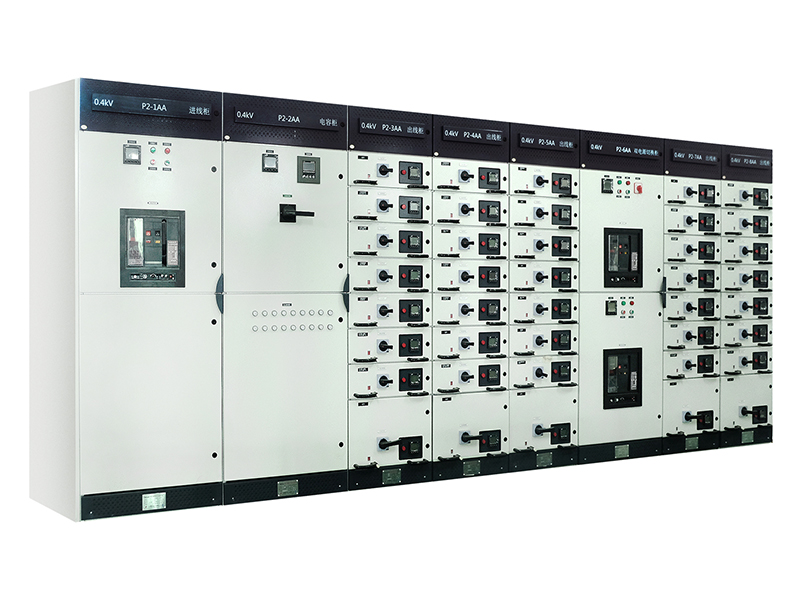

名稱低壓抽出式開關柜
型號MNS、GCS、MDmax
適用范圍MNS型低壓抽出式成套開關設備是我司適應客戶工業發展的需求 參考國內外低壓開關柜設計并加以改進開發的高級型低壓開關柜 該產品符合國家標準GB7251.12,行業標準JB/T9661和國際標準IEC439-1的規定。
正常使用條件
1、周圍空氣溫度不超過+40℃，而且在24小時內平均溫度不超過+35℃。周圍空氣溫度的下限為-5℃
2、空氣清潔，在最高溫度為+40℃時，其相對濕度不超過50%。在較低溫度時，允許有較大的相對度。
3、海拔高度≤2000m
4、無爆炸性氣體，化學f腐蝕性氣體及能破壞絕緣的塵埃和劇烈震動的場所，安裝傾斜度不大于5度
5、本裝置適宜在以下溫度范圍內運輸和儲存：-25℃到+55℃，在短時間內（不超過24小時）可達到+70℃
6、當超出上述環境條件時，請于制造廠協商。
技術參數
| 序號 | 項目名稱 | 單位 | 參數 | |||
| 1 | 主電路額定絕緣電壓（AC） | V | 690 | |||
| 2 | 主電路額定工作電壓（AC） | V | 380 | |||
| 3 | 額定頻率 | HZ | 50，60 | |||
| 4 |
母線額定 工作電流 | 水平母線 | A | 1600/2500/3150/4000 | ||
| 垂直母線 | 1000 | |||||
| 5 |
額定短時耐受電流（1s） 水平母線 垂直母線 保護母線（PE） 中性母線（N） | KA |
50/80 50/80 30/48 30/48 | |||
| 6 |
額定峰值耐受電流 水平母線 垂直母線 | KA |
105/176 105 | |||
| 7 | 保護等級 | IP30/IP40 | ||||
咨詢熱線：138-2690-2815
正常使用條件
1、周圍空氣溫度不超過+40℃，而且在24小時內平均溫度不超過+35℃。周圍空氣溫度的下限為-5℃
2、空氣清潔，在最高溫度為+40℃時，其相對濕度不超過50%。在較低溫度時，允許有較大的相對度。
3、海拔高度≤2000m
4、無爆炸性氣體，化學f腐蝕性氣體及能破壞絕緣的塵埃和劇烈震動的場所，安裝傾斜度不大于5度
5、本裝置適宜在以下溫度范圍內運輸和儲存：-25℃到+55℃，在短時間內（不超過24小時）可達到+70℃
6、當超出上述環境條件時，請于制造廠協商。
技術參數
| 序號 | 項目名稱 | 單位 | 參數 | |||
| 1 | 主電路額定絕緣電壓（AC） | V | 690 | |||
| 2 | 主電路額定工作電壓（AC） | V | 380 | |||
| 3 | 額定頻率 | HZ | 50，60 | |||
| 4 |
母線額定 工作電流 | 水平母線 | A | 1600/2500/3150/4000 | ||
| 垂直母線 | 1000 | |||||
| 5 |
額定短時耐受電流（1s） 水平母線 垂直母線 保護母線（PE） 中性母線（N） | KA |
50/80 50/80 30/48 30/48 | |||
| 6 |
額定峰值耐受電流 水平母線 垂直母線 | KA |
105/176 105 | |||
| 7 | 保護等級 | IP30/IP40 | ||||
